產品功能
- 通過按鍵快速在7種輸入信號中切換:4路SDI視頻信號,1路數字AES音頻信號,1路RCA模擬音頻,1路平衡XLR模擬音頻。
- 針對SDI的音頻提供3種音頻報警:音量過高,過低,靜音。
- 液晶顯示屏,輸入信號狀態參數一目了然,報警閾值可自定義調整。
- 前面板配有音頻電平表,實時動態顯示音量值。通過按鍵循環選擇16路聲道。
- 左右立體聲音箱輸出,高保真還原音頻原生。1/4“ TRS耳機接口,即使在嘈雜的環境中用戶依然可以使用耳機進行監聽。
- 左右聲道可分別單獨靜音,方便對單聲道進行監聽。

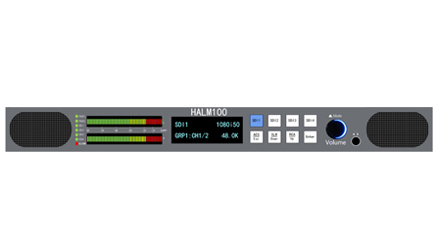

前面板
- 音頻監聽:雙聲道立體聲音箱及1/4" TRS耳機接口
- 狀態指示燈:電源指示燈、SDI信號狀態燈、音頻報警指示燈(過高,過低,靜音)。
- 雙聲道音頻電平表:SDI內嵌最多16聲道,通過按鍵選擇這16聲道,每次顯示2聲道,共需切換8次。
- 時基屏:顯示當前SDI信號格式,當前選擇的音頻通道及其他信息的顯示。
- 功能按鍵:選擇輸入源,參數設置等。
- 音量調節旋鈕:調節監聽音量,輸出快速靜音設置。

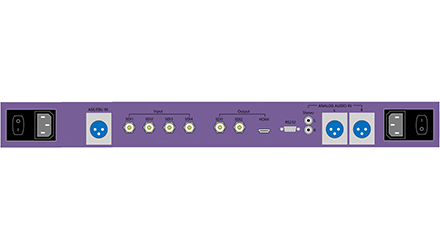

后面板
- 視頻輸入:SDI x 4,BNC接口,支持1080I,1080P,720P,576I格式
- 監看輸出:SDI x 2, HDMI x 1
- 1路平衡AES/EBU數字音頻輸入(卡農頭)
- 1路平衡XLR模擬音頻輸入(卡農頭)
- 1路消費級HiFi模擬音頻輸入(蓮花頭)
- 其他接口:調試、電源
